概述

ETK-GZD微机高频开关电源系统是北京易泰克电力科技有限公司根据电力工程直流系统的技术要求，结合多年研制生产电力自动化设备的实践经验，开发生产的高频开关直流系统及相关配套设备。现已广泛应用于电力、石油、化工、冶金、煤炭、电气化铁路、水泥等领域。

ETK-GZD微机高频开关电源系统的充电部分由充电模块组成，可以方便地组成各种大功率电源系统，融入微机智能化控制、数据采集及远程通讯等技术，使整个直流系统处于高度自动化管理之下，全自动完成蓄电池充电过程，保证了蓄电池的长期浮充容量和使用寿命。

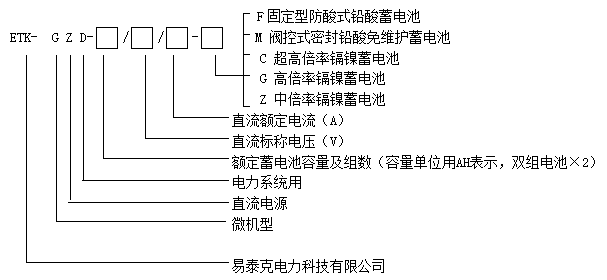

型号规格

系统特点

1采用高频开关电源技术、模块化设计、N＋1热备份。

2电压输入范围宽，电网适应性强。

3 充电模块可带电插拔，维护方便快捷。

4 有可靠的防雷及电气绝缘防护措施，确保系统和人身安全。

5 采用大屏幕触摸屏，点阵液晶显示，实现全汉化实时显示及操作。

6 可通过点击触摸屏进行系统参数查询、设置，人机界面友好，操作简单方便。

7监控系统可自动完成对电池电压、充放电电流及温度补偿的精确管理，确保电池工作在最佳状态，延长电池使用寿命。

8 采用以微处理器为核心的集散式监控系统，模块化设计，实施对电源系统全方位的监测、控制及电源系统的“四遥” ，实现无人值守。

9 实时监测蓄电池端电压、充放电电流，精确控制蓄电池的均充和浮充，具有电池过欠压告警、电池过温告警及过充保护等功能。

10系统具有对蓄电池温度补偿的管理功能。

系统工作原理

两路进线电源经过双电源切换系统将交流电源引入分配给各个充电模块。充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸母线负载供电，另外合闸母线通过降压装置给控制母线供电。

系统中的各监控单元受主监控的管理和控制，通过通讯线将各监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户可查询信息及操作，系统信息还可以接入到远程监控系统。

ETK-GZD微机高频开关电源系统主要由充电模块、监控单元、控母馈线、合母馈线、电压绝缘监察、调压单元、“四遥”通信接口和蓄电池组等部分组成。

主要技术参数

1 三相输入额定电压：380V，50Hz；

2 输入电压变化范围：323V～437V；

3 频率变化范围：50Hz±10%；

4 输出电压：DC48V、DC110V、DC220V；

5 单模块输出电流：DC5A、DC10A、DC20A、DC30A、DC40A；

6 交流电压输入范围：380V±15%；

7 输出限流范围：10%～105%；

8 稳压精度：≤±0.5%；

9 稳流精度：≤±0.5%；

10 纹波系数：≤±0.1%；

11 转换效率：≥94%；

12 功率因数：≥0.92；

13均流不平衡度：≤±3%；

14 可闻噪声：≤45dB；

直流系统参数计算

1、系统负荷电流计算

交流正常时负荷电流计算

正常工作电流 = Σ控制负荷电流 + 0.2 * Σ储能合闸机构电流

交流停电时负荷电流计算

停电工作电流 = Σ控制设备电流 + 0.2 * Σ储能合闸机构电流 + 事故照明

2 、系统电池容量选择

根据冲击负荷决定最小电池容量（采用储能合闸机构不需要此项计算）

铅酸免维护阀控电池容量 > 0.5 * 单次最大冲击电流

镉镍电池容量 > 0.2 * 单次最大冲击电流

根据交流停电待机时间确定电池容量

电池容量 > 停电时负荷电流 * T（小时）* δ1（修正系数1）* δ2（修正系数2）

δ1 = 1 ( T >= 10 )

δ1 = 1.1 ( 5 <= T < 10 )

δ1 = 1.2 ( 3 <= T < 5 )

δ2 = 1.0 ( 108节/2V电池 )

δ2 = 1.2 ( 104节/2V电池 )

确定电池容量

电池容量 = 计算电池容量最大值 * 电池老化系数（1.2）* 设计余量（1.0 – 1.3）

根据电池容量规格向上取整电池容量

3 、整流模块电流计算

整流模块电流 = 正常工作电流 + 电池充电电流

电池充电电流 = 0.1 * 电池容量 （铅酸免维护阀控电池）

电池充电电流 = 0.2 * 电池容量 （镉镍电池）

4 、充电模块选择

充电/浮充电装置采用多个高频开关电源模块并联，N+1热备份工作。高频开关电源模块数量配置可按如下公式选择（即确定N的数值）。

N  ≥ （最大经常性负荷 + 蓄电池充电电流）/ 模块额定电流

例如：直流电源系统电压等级为220VDC，蓄电池容量为200Ah，经常性负荷为4A（最大经常性负荷不超过6A）。

充电电流(0.1C10×200Ah) + 最大经常性负荷(约6A)＝ 26A。若选用K2B10L电源模块3台即可满足负荷需求(N=3)，再加一个备用模块，共4个电源模块并联即可构成所需系统。
