概述

ETK-SGZM事故照明切换屏，是我公司依据《发电厂、变电所工程和继电保护试验仪表配置定额》和电力工业部《电力系统继电保护及安全自动装置反事故措施要点》的有关规定及用户所提交直流自动切换的要求设计制造的产品。开关选用高分断小型断路器，保护了线路的短路和过载，为提高各种工作的质量、保障人身和设备的安全，提供了可靠保证。

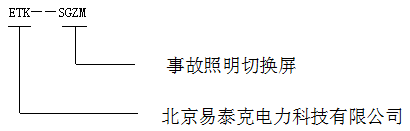

型号说明

使用条件

   3.1户内使用，且室内通风良好。

   3.2海拔高度小于2km。

   3.3环境温度：-10℃～+50℃

   3.4相对湿度不大于90%。

   3.5大气压力80～110Kpa。

3.6周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀性气体、霉菌等。

技术参数

4.1工作电源：交流:三相四线380V，50Hz，直流:220V两路输入互为切换。

4.2额定输出

4.2.1额定输出电流总容量100A（或容量根据用户定做）。

4.2.2每路输出电压220V，一般为10路（路数根据用户实际需求定做）。

设计与安装

7.屏体结构为PK-10型，前后门带锁。

外形尺寸为2260×800×600或2360×800×600（高×宽×深），单位为mm。

7.2  安装时将接地端与地网可靠连接，再将三相四线交流电源引入屏内的断路器ZK上口（A，B，C，N）。直流接入直流接触器2C上口（正，负）。
