概述：
ETK-UPS系列采用的工业型数字化电力专用智能超隔离在线式UPS交流不间断电源是针对中国电网特点，为中国大型发电厂、大型变电站所专业设计。除采用双DSP多CPU并联高速运算的先进控制和IGBT等高可靠的开关组件外，同时具备软硬件全面兼容冗余；全中文LCD显示界面；输入输出超隔离；超宽交流输入电压范围；超强的保护功能，丰富的UPS报警界面和接口等特点。
另外本系统在功能设计、结构设计上考虑的更全面更合理，具备卓越的性能指标，真正为集中式供电的通信系统、监控系统、网络管理中心等提供高智能、高可靠性、高稳定性、高效率的不间断电源产品。
特点：
●采用DSP及IGBT等先进的控制技术及开关组件：有效提高系统稳定度、大幅提升系统效率。
●使用复数CPU及软硬件同时兼容设计：具备多重及不同模式兼容的控制方式，确保系统极高的稳定性和可靠度。
●极高的输出品质和极强的过载能力：即使输出短路也不会造成UPS的损坏。
●即插即用模块化设计：极大地提高维护、维修的便捷性，大幅缩短平均故障维修时间（MTTR<0.5小时）。
●输入、输出超隔离设计：有效对抗杂讯、雷击、浪涌电流的冲击，彻底解决接地零地电压等电网系统问题，防止系统产生的谐波对电网造成污染，确保用电设备的安全。
●完全兼容发电机技术：两段式锁相回路自动跟踪完全兼容发电机。
●内建独立双组静态开关计：即使一组故障，另一组仍然能够正常运行，静态开关采用超高压（1600V）设计，较高的设计安全系数以确保在极其恶劣的条件下仍然能够安全运行。
●三相输入中点浮接、脱落保护计：主机采用专利电路设计可有效避免市电输入中点脱落对系统及负载造成的危害，确保供电系统稳定安全。
●无市电下冷启动功能：特殊的电路设计确保主机可在无市电输入情况下通过直流蓄电池组紧急启动UPS，且无大浪涌电流产生。
●中文LCD液晶显示界面：界面美观大方、操作简便实用、拥有多种语言可供选择。
●维修旁路开关误操作保护：无程序式的操作限制，操作简便，即使误操作闭合维修旁路开关也不会损坏UPS，使人性化操作成为可能，避免人为因素损坏UPS。
●智能风扇转速控制：散热风扇转速可根据负载状况自动调整，从而有效延长风扇寿命，提高系统可靠性。
●合理的风道分离设计：控制部分和功率部分设计为分离的风道，系统即使在极为恶劣的环境下长期运行，控制部分也不易积尘，确保UPS系统高可靠性、长寿命运行。
●完善的历史事件追溯能力：每个不正常状况发生的资料和时间都将储存在UPS里，便于用户掌握UPS在任何时段发生的任何状况，具备良好的历史事件追溯能力。即使在无电源的情况下，储存在UPS中的记录也不会被清除。
●智能通讯功能：RS-232接口或报警干接点 支持RUPSII UPS/UPSSilon20000监控软件/NETAGENT固定IP网络监控软件/5路干接点。
●电磁兼容：符合电磁抗干扰兼容标准EN50091-2

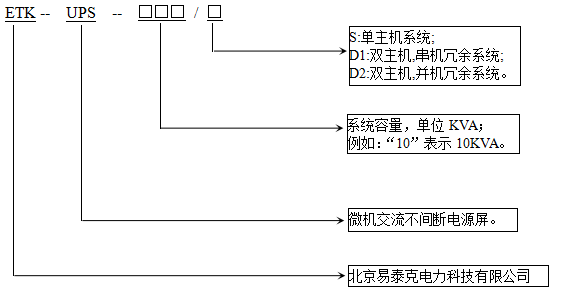

型号规格：
订货需知：
1.请您根据型号规格说明填写定货型号。
2.请您对输入电源提前指出和明确。
3.对系统屏体尺寸结构、颜色及其它特殊要求的，也请您提前指出，以免造成不必要的麻烦，影响您的安装进度。
4.如单独采购主机，请您按照提供给您的附录中的标准技术参数表选型。
5.我们提供的系统组屏标准为PK-10型。
UPS主要技术指标
输入
交流电压
AC220V±15%
直流电压
DC220V或DC110V±10%
频 率
50Hz±5 Hz
输出电压
1P 2W AC220V±1%)
频 率
50Hz
频率稳定度
± 0.5%
瞬时响应
± 3% 空载到满载 5周内
波 形
正弦波 谐波总失真率<3% 在 0-100% 线性负载
过载能力
110%~150% 超过 60 秒转由市电输出, >150% 1秒转由市电输出
功率因率
0.8-1, lag(落后)
波峰因数
3:1(指输出电流波形之波峰值 / 有效值)
效 率
AC to AC >85%
逆变器
20KHz PWM模式
转换时间
AC Fault Zero(市电停电时零转换时间)
保护
直 流
低电压自动关机
过 载
110~150% 超过 60秒 转旁路由市电供电，降低负载后自动转回UPS供电
短 路
电池放电时限流自动关机，市电正常时保险丝及开关
故 障
故障或内部过热，转旁路工作,报警,自动叫修服务
电磁抗扰/兼容
EN50091-2 Approved
显示
液晶显示
中文显示屏,LOGO,UPS状态,输出/输入电压,输出/输入频率,电池电压,负载功率,历史资料
LED显示
市电输入指示灯(绿色),UPS输出指示灯(绿色),电池欠压指示灯(黄色) 旁路指示灯 (黄色),UPS故障指示灯(红色), 过载(黄色)
告警
市电异常
1次/4秒
直流断电
1次/1秒
电池即将耗尽
1次/1秒
过 载
连续鸣叫
系统故障
连续鸣叫
通讯
RS-232/干接点
支持鼎坚 UPSilon 2000 监控软件 / NetAgent 固定IP网络监控软件/干接点
环境
工作温度
0-40 degree C; 32-104 degree F
相对湿度
20-95% 不冷凝
噪音
< 50dB
