概述

ETK-LXQ型非线性电阻消谐阻尼器（简称一次消谐器），是安装在6～35kV电压互感器（以下简称压变或PT）一次绕组Y形接线的中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器采用电气性能优异、超细颗粒的SiC为基材，经大吨位的压机压制成高密度的长方形或圆饼状的坯体，在还原气氛下，经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，倍受用户青睐。

根据系统电压分类，消谐器分为6kV、10kV、35kV三种；根据外形结构分类，消谐器分为长方形和圆柱形两种：LXQⅠ型是长方形的消谐器，LXQⅡ、LXQⅢ型是圆柱形的消谐器。

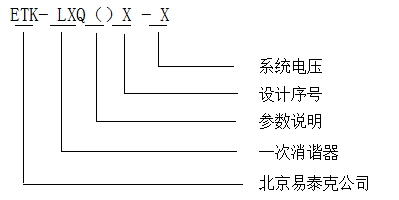

二、型号说明

注：1、参数说明中只有D参数，型号中加D参数的一次消谐适用半绝缘压变，不加D参数的一次消谐适用全绝缘压变；

        2、设计序号中有Ⅰ、Ⅱ、Ⅲ，Ⅰ型是长方形的消谐器，Ⅱ、Ⅲ型是圆柱形的消谐器。

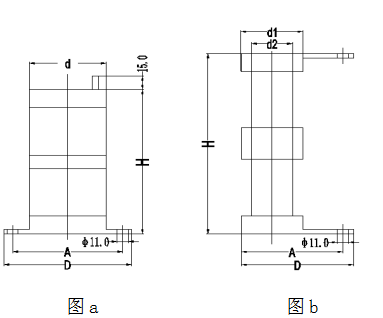

一次消谐外形图及尺寸

安装方式

一次消谐器必须安装在压变中性点与地之间，下端固定接地，上端接中性点，如下图所示。若安装在压变柜内，消谐器与周围接地体的距离建议≥2cm。消谐器上端与压变中性点采用绝缘导线连接。消谐器不分正负极，一般垂直安装，也可以水平安装。
