一、用途及特性
过电压保护器用于保护电力系统各种电气设备免受过电压损坏。在正常工作电压下，仅微安级电流流过，当过电压侵入时，流过过电压保护器的电流迅速增大，同时限制过电压的幅值，释放过电压能量。过电压消失后氧化锌过电压保护器又恢复高阻状态，使电力系统电气设备安全正常工作。它具有外形尺寸小、重量轻、密封性能强、防爆等优点。

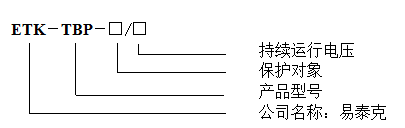

二、产品型号
1．保护对象:A-电站 ；B-电机 ； C- 并联补偿电容器；
2．持续运行电压：允许持久地施加在相间及相对地的工频电压有效值；
3．附加功能：“J”或“IM” 为过电压动作记数器，（只适用于户内型）；

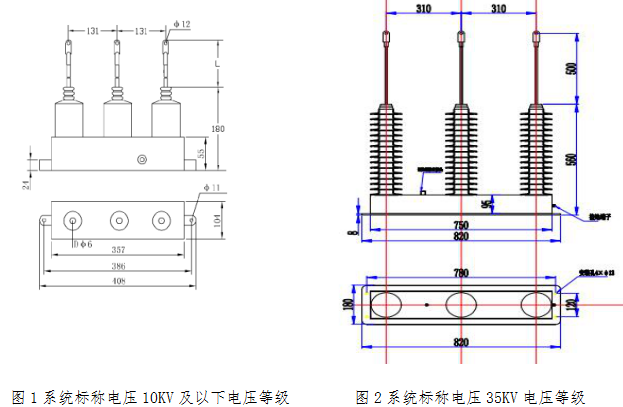

三、外形尺寸
四、型号及技术参数
|
型 号 |
使用 场所 |
系统标称电压（KV） 有效值 |
持续运行电压（KV）有效值 |
直流1mA参考电压（KV） 不小于 |
操作冲击电流下残压（KV）不大于峰值 |
雷电冲击电流下残压（KV）不大于峰值 |
0.75U1mA泄露电流 ≤uA |
|
ETK-TBP-A/6 |
电站 |
6 |
7.6 |
16 |
23 |
27 |
50 |
|
ETK-TBP-A/10 |
10 |
12.7 |
26 |
38.3 |
45.0 |
50 |
|
|
ETK-TBP-A/20 |
20 |
24 |
48 |
80 |
90 |
50 |
|
|
ETK-TBP-A/35 |
35 |
42 |
76 |
102 |
134 |
50 |
|
|
ETK-TBP-B/6 |
电机 |
6 |
7.6 |
15 |
18.7 |
23.3 |
50 |
|
ETK-TBP-B/10 |
10 |
12.7 |
25 |
31.0 |
38.0 |
50 |
|
|
ETK-TBP-C/6 |
并联补偿电容器 |
6 |
7.6 |
17 |
23 |
27 |
50 |
|
ETK-TBP-C/10 |
10 |
12.7 |
27 |
38.3 |
45.0 |
50 |
|
|
ETK-TBP-C/35 |
35 |
42 |
76 |
102 |
134 |
50 |
