概述

在电力系统中，电流互感器（简称CT）是将大电流变成规定的小电流设备，广泛应用于一次测量、控制和保护。它是电流表、电度表和电流控制系统必不可少的配套元件。CT正常工作时，二次侧处于近似短路状态，输出电压很低，但在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流、一次负载短路电流等），就会在二次侧产生数千伏甚至上万伏的过电压，这不仅给二次系统绝缘造成危害，还会使CT过激而烧损，甚至危及工作人员的生命安全。

针对上述情况，我公司研制出新型的CTB系列电流互感器二次过电压保护器，用于各种 CT 二次侧的异常过电压保护。它固接于CT 二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当发生异常过电压时，保护器瞬间动作限压、延时短路并发出信号。它能够有效防止因CT二次过电压而引起的严重电力事故。

主要特点

● 智能处理，防止人工误操作。

● 抗干扰能力强，不会因干扰产生误动。

● 漏电流小（小于1毫安），不影响CT正常工作。

● 保护动作快（小于10毫秒）。

技术指标

● 正常漏电流IL 20V：≤1mA

● 导通电压UC：150V±10%（UC可根据用户要求）

● 导通时间：≤10ms

● CT保护容量：AC 220V/5A;50A/10ms

● 遥信继电器接点容量：AC 220V/5A

● 复位方式：上电自动“复位”

● 抗干扰：4.4kV/m

● 耐压：AC 2.5kV

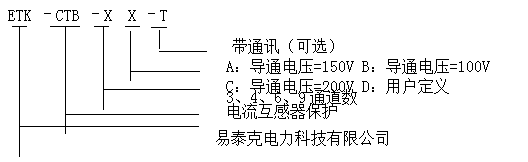

型号说明
