1.1 用途

ETK500型微机511系列低压保护测控装置包含ETK-MRP-500型微机低压电动机保护测控装置与ETK-MLP-500型微机低压线路保护测控装置（以下均简称R511装置或L511装置）是我公司研制的低压智能配电产品，该产品集保护、控制、测量、信号及显示等功能于一体，实现低压电动机及低压线路的综合保护、测量及操作与控制,为工业生产控制提供了科学有效的现场级保护控制手段。本说明书以电机保护为主说明，线路保护界面及设备情况类似于电机保护。

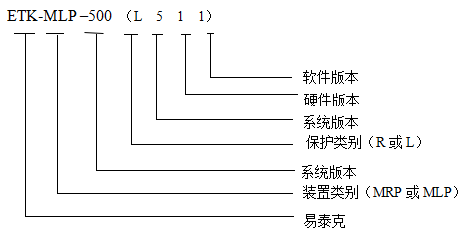

1.2 型号及其含义

1.4 技术特点

本装置具有如下主要技术特点：

集保护、控制、测量、信号、保护动作记录、显示等功能于一体；

电动机保护R511具有反时限过负荷、堵转、速断、过流、接地、过压、欠压、不平衡/缺相、过流、欠流、过热、Te保护等多种保护功能, 各种功能均可选择投退；

线路保护L511具有速断、过流、过负荷、接地、低压等多种保护功能, 各种功能均可选择投/退；

能够测量电流、电压、有功功率、无功功率等电气参数；

具有独立的保护动作和报警出口，具有保护动作记忆和信号保持功能；

外接CT、PT二次电流、电压接入，通用性和互换性强；

小型化外型尺寸，适合于各种开关柜型；

采用先进的工业级芯片，总线不出芯片，电气隔离和电磁屏蔽设计符合相关标准,使装置的硬件系统具有高抗干扰能力和工作可靠性；

采用RS-485通讯接口，ModBus RTU 通讯规约；

在低压装置中采用12位A/D，提高了数据采集的分辨率和测量精度；

采用122 × 32液晶显示，汉化菜单操作，人机界面友好，使用方便;

LED状态指示；

主要芯片采用表面贴装技术，结构为插件式整面板结构.

2 主要技术参数

2.1 额定数据

a）交流电压：400V；

b）交流电流：5A；

注：电流输入两种模式，用户可根据需要灵活选择；

1、专用小型CT输入：100A以下；

2、标准CT：（额定电流100A以上）AC 5A。

c）频    率：50Hz；

d）电    源：AC220V或DC220V（DC110V），允许偏差 -20~+10。

2.2 电流电压精确工作范围(5%误差)

a) 电    流：0.2In～10In（In为额定电流，下同）；

b) 电    压：30V～120V（经PT接入）；85V～400V（直接接入）。

2.3 主要技术性能

2.3.1 电机保护R511误差

a) 电流整定误差：1.0A及以上<5%；

b）定时限保护时间定值误差：2.0s及以上<5%；

c）反时限保护动作时间与计算值的偏差：<5%。

2.3.2电机保护R511控制特性

满足从简单的电动机就地/现场直接起动控制，到就地/现场/远控等多种电动机起动控制模式。

2.3.3线路保护L511保护特性

a)速断保护：     整定值范围:.1.0~59.9A,  动作时间:0.2~99S

b)过流保护:      整定值范围:1.0~59.9A,   动作时间:0.2~99S

c)过负荷保护：   整定值范围1.0~59.9A， 动作时间:1~99S。

d)接地保护:      整定值范围: 0.5~10A,     动作时间:1~99S

e)欠压保护：     整定值范围:100~179V,    动作时间:1~99S。

2.3.4线路保护L511保护返回系数

过量保护不小于0.95；欠量保护不大于1.15。

2.3.5线路保护L511误差

a) 电流整定误差：1.0A及以上<5%；

b）定时限保护时间定值误差：1.0s及以上<5%；

2.4 通信接口

可根据用户的需要提供RS485通信接口，ModBus RTU 通讯规约。

2.5 温度影响

装置在-10～+55℃温度下动作值因温度变化而引起的变差不大于±5%。

2.6 触点容量

装置的出口继电器触点最大导通电流为5A/AC220V。

2.7 绝缘性能

2.7.1 绝缘电阻

在标准试验大气条件下，装置绝缘电阻满足表2-1所示要求。

表2-1 装置绝缘电阻

试验部位	绝缘电阻>100兆欧
通讯回路对地	用开路电压500V摇表测
交流电压回路对地
电源回路对地
4～20mA回路对地	用开路电压500V摇表测
开入回路对地
开出回路对地
开入回路和开出回路之间

2.7.2 介质强度

在标准试验大气条件下，装置能承受表2-2所示的工频耐压试验，一分钟无击穿或闪络现象。

表2-2 装置工频耐压试验

试验部位	耐压水平（工频/一分钟）
通讯回路对地	2000V
交流电压回路对地	2000V
电源回路对地	2000V
4～20mA回路对地	2000V
开入回路对地	2000V
开出回路对地	2000V
开入回路和开出回路之间	500V

2.8 冲击电压

装置能承受表2-3所示的标准雷电波冲击检验。

表2-3 装置标准雷电波冲击试验

试验部位	冲击电压
交流回路对地	5000V
电源回路对地	5000V
开出回路对地	5000V
开入接点对地	5000V

2.9 抗电磁干扰性能

2.9.1 脉冲干扰试验

能承受频率为1MHz及100kHz衰减振荡波脉冲干扰试验（第一半波电压幅值共模2500V，差模1000V），持续时间不少于2S。在试验期间内，装置不应误动或拒动。试验后，装置不应有元件损坏现象。

2.9.2 静电放电测试

能承受IEC60255-22-2标准规定的III级的静电放电试验。

2.9.3 辐射电磁场干扰测试

能承受IEC60255-22-3标准规定的III级的辐射电磁场干扰试验。

2.9.4 快速瞬变干扰试验

能承受IEC60255-22-4标准规定的III级快速瞬变干扰试验。

2.10 功率消耗

a）电源回路：在额定工作电压下，正常工作时<5 W，动作时<5.5 W；

b）交流电压回路： <1VA/相（Un=100V）；

c）交流电流回路： <1VA/相（In=5A）；

<0.5VA/相（In=1A）。

ETK-MRP-500(R511)低压电动机保护选型订货须知

  易泰克电力低压电动机保护选型

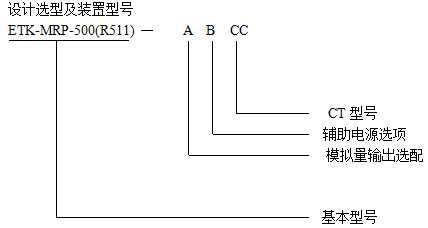

ETK-MRP-500(R511)低压电动机保护选型比较简单，基本型号后包括四位扩展型号，

选型时根据本回路一次回路配置及二次回路的功能要求，适当选择四位扩展型号即可。

下表是型号中各位选项的具体说明和意义，设计选型或订货时请仔细阅读下表：

A模拟量输出选配	B辅助电源选项	C  CT型号（两位）
0：无4～20mA输出	1：辅助电源为交流220V	参看CT选型表
1：有4～20mA输出	2：辅助电源为直流220V
	3：辅助电源为直流110V

CT选型表

CT编号	功率范围(KW)	CT额定电流(A)
01	1.0---------3.0	5.0
02	3.1---------6.0	10.0
03	6.1---------9.0	15.0
04	9.1----------12.0	20.0
05	12.1--------15.0	25.0
06	15.1--------18.0	30.0
07	18.1---------21.0	35.0
08	21.1---------25.0	40.0
09	25.1---------28.0	45.0
10	28.1---------31.0	50.0
11	31.1----------34.0	55.0
12	34.1---------37.0	60.0
13	37.1---------40.0	65.0
14	40.1---------43.0	70.0
15	43.1---------46.0	75.0
16	46.1---------50.0	80.0
17	51.1---------53.0	85.0
18	53.1---------56.0	90.0
19	56.1---------59.0	95.0
20	59.1----------65.0	100.0

注：超过65kw的电机需要配一次输出额定电流为5A的一次CT 。
