概述

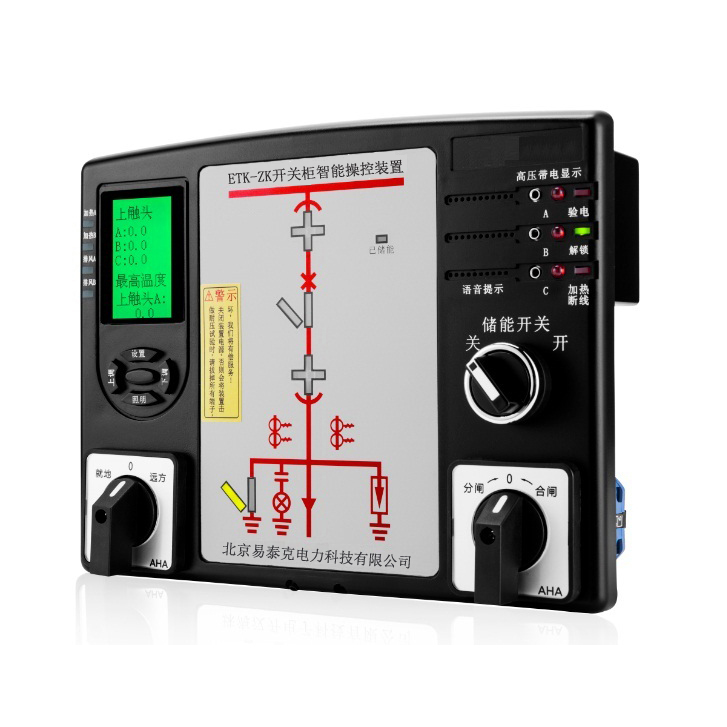

ETK-ZK开关柜智能操控装置集成了一次回路模拟图显示断路器状态、开关状态、接地刀状态、弹簧储能状态显示，高压带电指示，高压带电闭锁控制及环境温湿度控制，分合闸回路监视，分合闸电压电流监测等多种功能于一体，各种功能可自由组合。另外该系列产品采用了单片机技术实现对开关柜中各种元件工作状态的采集、除湿加热控制与加热回路故障诊断；可同时对两路温度和湿度信号实时测量、控制，实现被测环境的温湿度自动调节；同时采用软件核准技术补偿温湿度漂移记数误差和元器件标称误差，测控精度高；具有语音防误提示、分合闸回路参数测量功能，可测量并显示合闸电压，分合闸电流，断路器分合总次数等参数，安装、使用、维护简单方便(选用)。

ETK-ZK开关柜智能操控装置能够通过RS-485总线与后台监控计算机组网通信，便于实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控。ETK-ZK开关柜智能操控装置具有优异的环境耐受能力与电磁兼容性能。独特的抗干扰技术，光电、电磁隔离，优质元器件的选用，电路部件的三防处理及严格的整机带电老化与出厂测试等措施确保了产品的长期工作可靠性。

型号说明 ETK-ZK-ABCD

ETK（易泰克电力科技有限公司）

ZK  (开关柜智能操控装置）

A（电力综合参数测量 0：无，Q：全有，U：3U，I：3I）

B（人体感应 0：无，1：有）

C（无线测温功能 0：无，1：有）

D（分合闸回路监测 0：无，1：有）

技术指标

1、工作电源：交流或直流100V～265V

2、使用环境：温度-20℃～70℃  相对湿度<95%RH

3、整机功耗：<5W

4、抗电强度：AC2000V 50Hz历时1分钟

5、绝缘性能：>100MΩ

6、开关状态显示说明

6.断路器状态指示（无源触点输入）

手车位置指示（无源触点输入）

接地刀状态指示（无源触点输入）

弹簧储能状态指示（无源触点输入）

7、高压带电指示

8、温湿度控制

9.电力综合参数测量（选用功能）

10.人体感应探头（选用功能）

11、语音防误提示

12.高压接点无线测温功能（选用功能）：

13.分合闸回路监测功能（选用功能）：

14.通讯功能：

15、分合闸功能
