概述
ETK-ZK开关柜智能操控装置集成了一次回路模拟图显示断路器状态、开关状态、接地刀状态、弹簧储能状态显示，高压带电指示，高压带电闭锁控制及环境温湿度控制，分合闸回路监视，分合闸电压电流监测等多种功能于一体，各种功能可自由组合。另外该系列产品采用了单片机技术实现对开关柜中各种元件工作状态的采集、除湿加热控制与加热回路故障诊断；可同时对两路温度和湿度信号实时测量、控制，实现被测环境的温湿度自动调节；同时采用软件核准技术补偿温湿度漂移记数误差和元器件标称误差，测控精度高；具有语音防误提示、分合闸回路参数测量功能，可测量并显示合闸电压，分合闸电流，断路器分合总次数等参数，安装、使用、维护简单方便(选用)。
ETK-ZK开关柜智能操控装置能够通过RS-485总线与后台监控计算机组网通信，便于实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控。ETK-ZK开关柜智能操控装置具有优异的环境耐受能力与电磁兼容性能。独特的抗干扰技术，光电、电磁隔离，优质元器件的选用，电路部件的三防处理及严格的整机带电老化与出厂测试等措施确保了产品的长期工作可靠性。
主要功能：
|
主要功能 |
功能介绍 |
|
|
基本功能 |
接收数据 |
接收无线温度传感器上传的温度和传感器工作电压 |
|
显示数据 |
彩色显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合 |
|
|
时钟显示 |
实时时钟显示，并作为事件记录的时间基准 |
|
|
参数设置 |
所有参数灵活可设，操作方便，掉电数据不丢失 |
|
|
报警输出 |
当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示 |
|
|
高级功能 |
极限温度记录 |
按月记录每个测温点的最高温和最低温，同时记录相应的供电电压与发生时间，当跨年度使用时，自动覆盖上一年的该月数据 |
|
温度报警记录 |
记录曾发生过报警的测温位置的每一相的温度、开始时间和结束时间，最多可保存100条记录，当超过100条记录时，自动覆盖最早的记录 |
|
|
温度失衡记录 |
当同一组测温位置三相温度不相等时，按月记录当前该组每一相的温度及发生时间，并计算出失衡度，当跨年度使用时，自动覆盖上一年的该月数据 |
|
|
密码管理 |
采用密码管理方式，设置参数时必须输入密码，密码分为用户密码和系统密码，输入系统密码可进行更高级的设置功能 |
|
技术指标
|
技术参数 |
技术指标 |
|
|
无线参数 |
无线频率 |
2.4GHz、433MHz 可选 |
|
管理无线传感器数量 |
≤24只 |
|
|
通讯参数 |
通讯接口 |
RS485通讯接口，通讯距离≤1200m（不加中继） |
|
主机组网数量 |
≤128只 |
|
|
通讯规约 |
Modbus规约《无线测温系统通讯协议》 |
|
|
波特率 |
1200、2400、4800、9600、19200 bps 可选 |
|
|
报警默认参数 |
温度报警值 |
上限值：+90℃，下限值：－20℃ |
|
温度告警值 |
上限值：+60℃，下限值：－10℃ |
|
|
告警电压值 |
2700mV |
|
|
继电器干接点参数 |
AC220V/5A（1组无源常开/常闭触点） |
|
|
工作电压 |
AC85～265V/DC110～370V |
|
|
整机功耗 |
≤5VA |
|
|
工作温度 |
-10℃~+70℃ |
|
|
工作湿度 |
≤90%RH,不结露，无腐蚀 |
|
|
海拔 |
≤2500米 |
|
|
防护等级 |
IP20 |
|
|
绝缘电阻 |
≥100MΩ(温度在10~30℃,相对湿度小于80%) |
|
|
安装方式 |
嵌入式安装 |
|

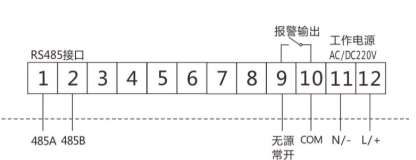

连接方式
外形尺寸及安装方式
