简介
ETK-LCT型零序电流互感器经电力部电力系统自动化设备质量检验测试中心检测，质量优于国标GBl208—1997《电流互感器》，广泛应用于电力、冶金、煤炭、铁路、石油、化工、建材等行业的供电系统中。
ETK-LCT系列零序电流互感器是电缆型，外形设计为圆形和方形两种，采用ABS工程塑料外壳，树脂浇注成全密封，绝缘性能好，外型美观，具有灵敏度高、线性度好、运行可靠、安装方便的特点，其性能优于一般的零序电流互感器。应用范围广泛，不仅适用电磁型继电保护，还能适用于电子和微机保护装置，特别是ETK-LCT普通型零序电流互感器也能适应于零序电流在1A、2A的系统。用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。
使用环境
1、环境温度：-5℃～+60℃，日平均气温不超过+40℃。
2、相对湿度：＜95%。
3、海拔高度：≤3000m
4、周围介质无导电尘埃与导电金属或使绝缘损坏腐蚀性气体、霉菌等。
零序电流互感器技术指标
1、交流电压：0.4KV～66KV。
2、电网频率：50Hz。
3、同名端：一次由互感器正面“L1”侧穿入，二次为“K1”。
4、型号及数据、外型尺寸详见后续图表。

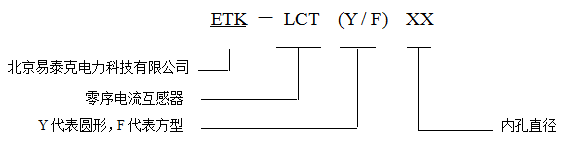

型号说明
1、普通零序电流互感器
一次侧输入电流1A～36A（36A以上定做），二次侧输出电流20mA～1000mA，与我公司微机小电流系统接地选线装置配套，二次负荷电阻：≤1.0Ω。
圆形： 外形尺寸见（图一） 单位：毫米
|
型号 |
内孔Ø |
长度L |
高度H |
厚度D |
中心高h |
地脚尺寸 |
|
|
|
|
|
|
|
|
螺栓规格Md |
中心距A |
|
ETK-LCTY40 |
40 |
115 |
105 |
50 |
62 |
M6*10 |
85±0.5 |
|
ETK-LCTY60 |
60 |
160 |
145 |
57 |
80 |
M10*10 |
90±0.5 |
|
ETK-LCTY80 |
80 |
175 |
163 |
57 |
95 |
M10*25 |
105±0.5 |
|
ETK-LCTY100 |
100 |
205 |
198 |
56.5 |
115 |
M10*25 |
125±0.5 |
|
ETK-LCTY120 |
120 |
220 |
208 |
56 |
118 |
M10*25 |
140±0.5 |
|
ETK-LCTY160 |
160 |
308 |
300 |
82 |
165 |
M12*25 |
220±0.5 |
|
ETK-LCTY180 |
180 |
308 |
300 |
82 |
165 |
M12*25 |
220±0.5 |
|
ETK-LCTY200 |
200 |
308 |
300 |
82 |
165 |
M12*25 |
220±0.5 |
方形：外形尺寸见（图二） 单位：毫米
|
型号 |
内孔Ø |
宽度L |
高度H |
厚度D |
孔距B |
孔距C |
地脚中心距E |
地脚内螺孔 |
|
ETK-LCTF80 |
80 |
196 |
165 |
49 |
145 |
124 |
173 |
M8 |
|
ETK-LCTF100 |
100 |
216 |
187 |
54 |
158 |
138 |
193 |
M8 |
|
ETK-LCTF120 |
120 |
236 |
205 |
59 |
173 |
154 |
213 |
M8 |
|
ETK-LCTF140 |
140 |
300 |
268 |
81 |
217 |
179 |
270 |
M12 |
|
ETK-LCTF160 |
160 |
300 |
268 |
81 |
217 |
179 |
270 |
M12 |
|
ETK-LCTF180 |
180 |
300 |
268 |
81 |
217 |
179 |
270 |
M12 |
|
ETK-LCTF200 |
200 |
386 |
344 |
82 |
279 |
238 |
355 |
M12 |
|
ETK-LCTF240 |
240 |
386 |
344 |
82 |
279 |
238 |
355 |
M12 |
|
ETK-LCTF260 |
260 |
386 |
344 |
82 |
279 |
238 |
355 |
M12 |
|
ETK-LCTF300 |
300 |
464 |
412 |
81 |
340 |
290 |
428 |
M12 |
2、大容量零序电流互感器
为适应中性点小电阻接地系统，我公司还制造各种大容量零序电流互感器。系统零序电流范围600A、450A、300A、250A、200A、150A、100A、75A、50A，二次电流5A或1A，容量40VA、30VA、20VA、15VA、10VA或5VA，皆可为用户订制，型号及尺寸参照特制零序电流互感器。电气技术参数如下（实例列举部分，以订货合同为准）：
|
额定电流比（A） |
额定二次容量（VA） |
对应额定二次负载（Ω） |
|
50/5 |
2.5 |
0.1 |
|
50/5 |
10 |
0.4 |
|
50/1 |
5 |
5 |
|
50/1 |
10 |
10 |
|
75/5 |
5 |
0.2 |
|
75/5 |
15 |
0.6 |
|
75/1 |
5 |
5 |
|
75/1 |
15 |
15 |
|
100/5 |
7.5 |
0.3 |
|
100/5 |
20 |
0.8 |
|
100/1 |
10 |
10 |
|
100/1 |
20 |
20 |
|
150/5 |
10 |
0.4 |
|
150/5 |
30 |
1.2 |
|
150/1 |
15 |
15 |
|
200/5 |
10 |
0.4 |
|
200/5 |
40 |
1.6 |
|
200/1 |
10 |
10 |
|
300/5 |
20 |
0.8 |
|
300/5 |
60 |
2.4 |
|
300/1 |
15 |
15 |
|
600/1 |
30 |
30 |
|
600/5 |
60 |
2.4 |
现场电缆与互感器规格选择参数
|
LCT规格（mm） |
电缆截面（mm2） |
|
Ø80 |
