一、概述

电力系统由发电、变电、输电、配电、用电几个环节组成，其中变压器是一个十分重要的元件，它的安全运行对电力系统起着十分重要的作用。变压器在运行过程中，绕组中的铜耗和铁芯中的铁耗都转变为热能，使变压器各个部分的温度升高，变压器的使用寿命主要由绝缘老化程度决定，绝缘老化主要是由温度变化造成的。研究结果表明：在超越设计温度情况下，温度每升高6℃，变压器的使用寿命就要减少一半，这便是变压器绝缘老化的六度规则。由此可见温度是影响变压器使用寿命的一个重要指标。

在110kv、220kv、500kv、1000kv的油浸变压器中，主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式，其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式。变压器风冷智能控制柜就是针对着三种冷却方式而设计的智能型控制柜。它可以实现远方自动和就地手动控制方式，并可以把各种信息上传显示和下行控制设定，对变压器整个冷却系统实现最优控制，达到节能和延长散热器使用寿命的目的。

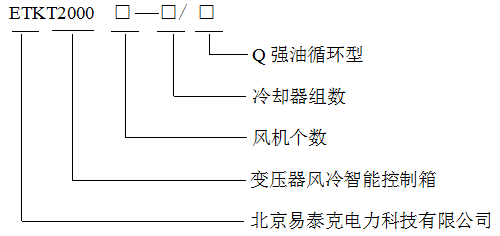

二、型号定义

型号举例：ETKT2000 12-4/Q则为北京易泰克电力科技有限公司生产的12个风机4组冷却器强油循环风冷智能控制箱

六、功能特点

1）采用双电源互投，一主一备方式确保供电高可靠性，当主电源故障时，备用电源自动投入。

2）采用PLC(可编程控制器)为中央控制单元，通过时时变压器油温、负荷、油流继电器，风机和油泵的保护装置状态，冷却器的运行状态，变压器的工作状态（工作或是退出）等工作参数，根据需要投入或是退出相应数量的冷却装置，以达到理想的控制效果。

3）在自动控制模式失效的情况下可自动转入手动控制模式。

4）采用触摸屏和微机控制界面，满足智能化变电站监控的要求。

4）可与电厂DCS、无人值守变电站主系统进行通讯及联络，以便把各种信号上行和下行通讯。

5）既可以按温度和负载的开关量进行控制，也可以按温度和负载的模拟量进行精准控制。

6）控制箱内部内部元器件均采用西门子、ABB、施耐德、欧姆龙等国际知名品牌，确保装置的高品质。

订货须知

1、请提供变压器冷却形式

2、请提供冷却器组数

3、请提供冷却风机个数及功率

4、强油循环型需提供油泵个数及功率

5、如需与远方通讯请提供通讯规约

6、如需远方控制请提供控制接点及端子排图

7、如需精确控制请提供温度和负载的模拟量

8、特殊工况控制可按照用户特殊要求进行加工制作
