国内外发电企业中，无论水轮机组，汽轮机组，供油系统都是极其重要一环，它能够对机组调节系统、保护系统以及轴承的润滑油进行控制和调节，从而保障系统的安全正常运行。因此，国内外对供油系统不断研究和完善，推出了主机离心式主油泵系统，主机容积式主油泵系统，电动主油泵系统，电动主油泵+缓冲油箱系统等，在多种供油系统中，直流备用油泵（事故油泵）一直作为重要环节而必须设置，作为最后一道堡垒，直流油泵在极端故障下保障机组安全停车。

　　当出现跳机故障等情况下，有可能造成交流电源全失，此时，机组必须停车，对于主机油泵系统，随着机组转速下降，油压急剧下降，而对于电动油泵系统，由于失电，供油随之停止；这时，由220 V蓄电池供电的直流事故润滑油泵必须可靠启动运转，才能保证汽轮发电机在停机过程中不至于发生断油烧轴、汽轮机叶片损毁的重大故障。由此可见，保证直流事故润滑油泵的可靠运行，意义重大。

　　然而，直流电机电枢绕组的电阻非常小。若采用直接启动的方式，其启动电流约为额定电流的10-20倍，启动电流会造成换向器产生环火而烧毁。同时，过大的电枢电流必然产生巨大的启动转矩，电动机及其拖动的机械会遭受突然的巨大冲击而损坏；而且如此大的启动电流可能达到直流配电段上电源进线开关的保护定值，造成保护动作、整个段失电而发生事故。因此，启动电流的倍数必须加以限制。

　　老旧的限制启动电流的方式是在电枢绕组中串电阻启动(3-4级)，随着转速的升高逐级切除启动电阻，整个控制回路中，控制原件数量庞大、中间环节多，非常容易发生启动故障；低电压继电器动作不可靠，也经常造成启动电阻切除不了，启动电阻烧毁故障；而且直流电没有电流过零点，所以熄灭电弧比较困难，造成了直流接触器接点烧蚀快、使用寿命短、故障率高等故障。

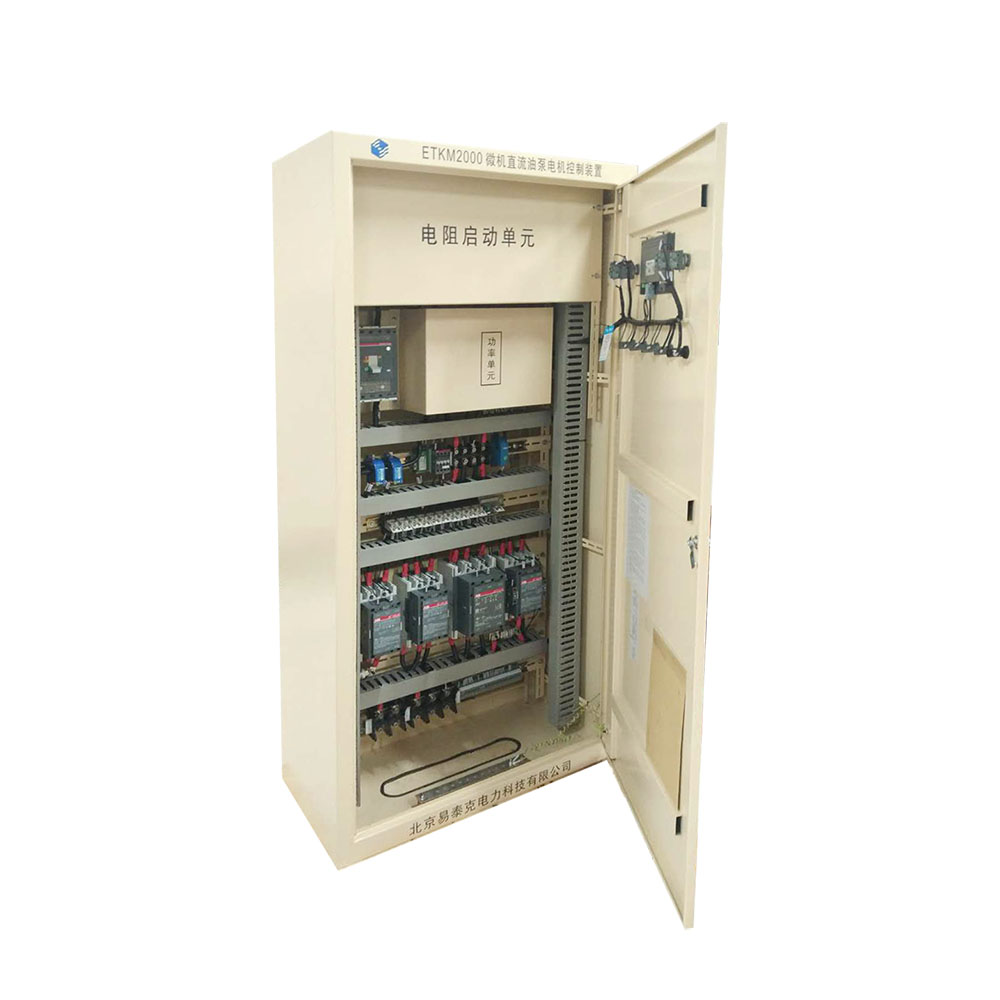

　　鉴于此情况，本公司经过长期调研，总结多个现场各种直流油泵故障现象，融合现代电力电子和控制技术，研制出ETKM2000直流油泵控制系统，实现了直流油泵可靠启停，同时，由于采用智能化设计，使其可方便地融入现场自动化控制系统。

一．特点

·全数字控制，模块化设计，系统简洁智能，维护和使用极其方便可靠；

 ·先进的转速电流双闭环控制策略，在实现电机平滑无冲击启动的同时，保持油泵的机械特性；

·24位PWM控制，实现无级平滑启动，启动电流不超过电机额定电流；

·高质量IGBT模块作为功率核心，并以5倍电流裕量选型，确保装置可靠工作；

·先进的高频软开关技术，极大降低了功率元件损耗，确保功率器件工作在安全区域；

·严格的测试流程保证了优秀品质，出厂检测完全复制现场工况，空载，负载疲劳测试，失压，失磁等多故障全模拟；

·独特的三级预启动控制功能，可在DCS控制下与主辅油泵系统无缝交接；同时，也实现了在线测试功能；

·实时监测直流系统，异常时发出告警；

·大屏幕工业级触摸屏作为人机交互，直观显示运行工况，提供曲线图查询，图表统计，事件追忆等功能，同时提供完备的操作界面；

·电机运行全参数测量功能，本地显示的同时，通过通信接口上传；

·启动曲线图显示及存储，异常工况记录查询功能；

·电机启动参数可通过触摸屏可视化设置；

·提供多个可编程开入点，开入功能可现场在线设定，方便地融入自控系统；

·电机异常运行报警及保护功能；

·完善的自我诊断保护功能，功率单元或控制系统异常时发出报警；

二．技术参数

工作电压：DC220V/110V (±%10)；

电机容量：0.5～80KW；

启动时间：0.5～10秒可调；

启动转速，电流分级：触控设置

过热保护动作温度：40～99度可调；

散热方式：自然冷；

控制装置掉电信息不丢失；

控制装置可保存256条事件追忆；

开出接点容量： 5A/AC220V;

远传接口：无源接点

通信接口：RS485

三．EMC性能

·绝缘性能

·绝缘电阻

在标准试验大气条件下，装置绝缘电阻满足表1所示要求。

表1 装置绝缘电阻

试验部位	绝缘电阻>100兆欧
直流电源回路对地	用开路电压500V摇表测
开入回路对地
开出回路对地	用开路电压500V摇表测
开入回路和开出回路之间

·介质强度

在标准试验大气条件下，装置能承受表2所示的工频耐压试验，一分钟无击穿或闪络现象。

表2 装置工频耐压试验

试验部位	耐压水平（工频/一分钟）
直流电源回路对地	2000V
开出回路对地	2000V
开入回路对地	500V
开入回路和开出回路之间	500V

冲击电压

装置能承受表3所示的标准雷电波冲击检验。

表3 装置标准雷电波冲击试验

试验部位	冲击电压
直流电源回路对地	5000V
开出回路对地	5000V
开入回路对地	1000V

能承受IEC 60255﹣22﹣2标准规定的Ⅲ级的静电放电试验。

辐射电磁场干扰测试

能承受IEC 60255﹣22﹣3标准规定的Ⅲ级的辐射电磁场干扰试验。

快速瞬变干扰试验

能承受IEC 60255﹣22﹣4标准规定的Ⅲ级的快速瞬变干扰试验。

四．选型说明

系统型号与功能对照表

序号	设 备 型 号	适用范围
1	ETKM2000-10	适用于10kW以下的直流电机控制
2	ETKM2000-20	适用于10kW-20kW的直流电机控制
3	ETKM2000-30	适用于20kW-30kW的直流电机控制
4	ETKM2000-40	适用于30kW-40kW的直流电机控制
5	ETKM2000-50	适用于40kW-50kW的直流电机控制
6	ETKM2000-60	适用于50kW-60kW的直流电机控制
7	ETKM2000-70	适用于60kW-70kW的直流电机控制
8	ETKM2000-80	适用于70kW-80kW的直流电机控制

产品部分业绩：

古交三期2×660MW低热值煤热电项目

新疆准东五彩湾北一电厂2×660MW项目

辽宁中电投本溪热电厂上大压小2×350MW新建工程

北京能源涿州京源热电2×350MW项目

北京能源湖北十堰热电2×350MW项目

大唐唐山北郊热电2×350MW项目

河南洛阳万众吉利2×350MW项目

甘肃电投武威热电2×350MW项目

新疆鄯善合盛硅业自备电厂

华电哈尔滨发电厂

协鑫广东中山民众燃气发电项目

山西国新能源保德煤层气发电项目

宁夏盛宴福华冶金自备电厂

山东莱钢集团永锋钢铁自备电厂

河南骏马化工自备电厂

山东单县广舜热力有限公司

深能北方内蒙镶黄旗能源开发有限公司

山东淄博鲁中水泥有限公司

河南盛宏热力有限公司临颍县产业集聚区盛宏热力背压机组项目

江苏中电洪泽生物质发电项目

黑龙江鹤岗万隆热电有限公司

黑龙江中鑫热电有限公司

辽宁沈阳文官屯电厂

黑龙江泰来兴发生物质热电有限公司

………….
