对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国6~66kV配电系统中主要采用小电流接地运行方式。为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流超过10A时，均应安装消弧线圈装置。由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。以前我国电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网的电容电流，其主要缺陷表现在以下两个方面：

（1） 调节不方便，需要装置退出运行才能进行调节。

（2） 判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点位移电压满足要求。

我公司所研制生产的ETK-TDXH调匝式消弧线圈装置，该成套装置采用标准的工业级计算机系统，总线式结构，多层电路板设计，全彩色大屏幕液晶屏，全汉字显示。具有运行稳定可靠、显示直观，抗干扰能力强等特点，同时系统具有完善的参数设置及信息查询功能。该系统克服了以前各消弧线圈装置调节范围小的缺陷，能够进行全面调节。

该装置采用残流增量法和有功功率法等先进算法，对高压接地线路进行选线，选线准确、迅速。

本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6~110KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的首选配套产品。

产品特点

（一） 控制器采用工业级计算机平台，双CPU架构，多层电路板处理，运行稳定可靠。

（二） 采用全彩色液晶全中文显示，参数显示、设置及查询方便直观。

（三） 调节准确、速度快，且调节范围宽，可在0~100%额定电流全范围调节。

（四） 内嵌高压接地选线模块，采用残流增量法及有功功率法，使选线快速准确。

（五） 设有RS232及RS485通讯接口，可实现与上位机的通讯，达到信号的远距离传送。

（六） 可实现单相接地故障的声光控报警功能。

（七） 设有标准并口打印机，可实现数据打印，接地信息打印。

（八） 具有一控二功能，可实现同一系统内两套消弧线圈随系统运行情况自动变换。

性能指标

（一） 电压等级：6kV~110kV

（二） 母线段数：两段

（三） 电容电流测量误差：小于2%

（四） 调档时间：小于20ms

（五） 接地残流：小于5A

（六） 控制器电源：

一路交流220V，     额定频率：50Hz

一路直流220V/110V，额定频率：50Hz

（七） 控制器适用环境

温度：-10℃~+45℃

湿度：小于95%

（八） 选线路数：8~42路

（九） 通讯接口：RS232/RS485

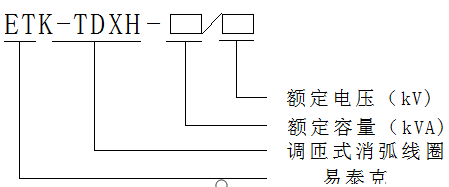

成套装置选型

本公司部分产品规格如下表，供用户做选型参考，对于用户所需特殊规格，本公司可按要求为用户订做。

订货须知 1. 确定电压等级：告知供电系统的电压等级，如6kV、10kV、35kV等。

2. 确定消弧线圈容量

1) 消弧线圈容量的确定主要根据供电系统单相接地故障时电容电流的大小来确定，并应有一定的裕量。具体步骤如下：

a. 间接测量系统单相接地电流Ic。

b. 计算消弧线圈容量：W=（1.2~1.4）Ic×Un

W—为消弧线圈容量

Ic—为系统对地电容电流

Un—为系统相电压

说明：对于改造工程，Ic应以实际测量的接地电流值为准，而对于新建供电工程，则应根据设计资料进行计算。

3. 确定接地变压器容量

接地变压器的容量应与消弧线圈相配合，当接地变压器只带消弧线圈而不带二次负荷时，其容量即等于消弧线圈容量；当接地变压器带二次负荷时，其一次侧容量等于消弧线圈容量加上二次侧负荷容量。

4. 确定零序电流互感器个数
