1、概述
随着国民经济生活水平的不断提高,工业、农业、生活用电量的不断增加,火力、水力发电厂的数量越来越多,装机的容量越来越大,发电机引出线系统大部分变为封闭母线出线,导致整个发电厂中压系统对地电容电流越来越大,因此对发电机定子绕组的绝缘耐压水平提出了更高的要求。
现阶段,国内汽轮或水轮发电机的出口电压在6.3~27kV的中压系统中,一般采用经电阻直接接地、经消弧线圈接地或经接地变压器高阻接地三种接地方式。国外许多先进的国家汽轮或水轮发电机中性点基本都采用经接地变压器高阻接地方式,此方式在发生定子绕组单相接地故障情况下,动态过电压不超过2.6倍额定电压,有效地避免了弧光接地闪络现象,降低了非故障相的过电压,从而避免对发电机及一、二次设备的危害,大大增加了发电厂中压系统的可靠性。这种运行方式有着相当成功的运行经验,所以国内的汽轮或水轮发电机中性点普遍采用此种接地运行方式。

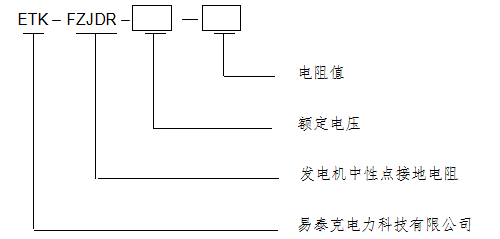

2、型号说明
3、技术参数
3.1、海拨高度:不超过4000m
3.2、环境温度:-40℃~+60℃
3.3、相对湿度:不大于95%(25℃)
3.4、安装场所:空气中不应含化学腐蚀气体和蒸汽,无爆炸性尘埃
3.5、电网频率:50 Hz 允许偏差±4%,60 Hz 允许偏差±4%
3.6、适用于:户内、户外
3.7、电阻安装点:正常状态下中性点位移不超过运行相电压的3%
4、产品特点
4.1、电阻柜柜体材质采用不锈钢或冷轧钢板,外形美观,耐腐蚀性强;
4.2、电阻采用优质镍铬合金,性能稳定。合金材料有镍铬、铁铬、不锈钢等材料,一般采用Cr20Ni80的镍铬合金,导电率高,通流能力强,耐温好,最高使用温度可达1500℃,且温度系数小,阻值稳定,可靠性高;
4.3、根据不同的使用条件,电阻柜分为户内型和户外型。户外型顶部设顶帽,防沙、防雨,底部设计吊装杆,以方便起吊安装。采用自然风冷方式,防护等级从IP23到IP54;进线方式可以上进下出、侧进下出、下进下出。上进下出或侧进下出时柜体相应位置装有穿墙套管;
4.4、可根据用户需求加装温湿度控制器,对柜内的温湿度进行控制;
4.5、可根据用户需求加装接地动作次数计数器;
5、常用规格型号、技术参数
ETK-FZJDR发电机中性点接地电阻柜技术参数
产品型号 |
发电机容量(MW) |
发电机额定电压(kV) |
接地变压器一次侧电压(kV) |
接地变压器二次侧电压(kV) |
接地变压器容量(kVA) |
通流时间 (S) |
二次侧电阻值(Ω) |
保护抽取电压(V) |
ETK-FZJDR-10.5/1.6 |
100 |
10.5 |
6.062 |
0.22 |
30 |
10、30、60 |
1.6 |
100 |
ETK-FZJDR-13.8/1.21 |
125 |
13.8 |
7.97 |
0.22 |
30 |
10、30、60 |
1.21 |
100 |
ETK-FZJDR-15.75/1.06 |
200 |
15.75 |
9.09 |
0.22 |
30 |
10、30、60 |
1.06 |
100 |
ETK-FZJDR-18/0.93 |
300 |
18 |
10.4 |
0.22 |
50 |
10、30、60 |
0.93 |
100 |
ETK-FZJDR-20/0.83 |
300/600 |
20 |
11.55 |
0.22 |
50 |
10、30、60 |
0.83 |
100 |
ETK-FZJDR-24/0.7 |
600/900 |
24 |
13.86 |
0.22 |
50 |
10、30、60 |
0.7 |
100 |
ETK-FZJDR-27/0.62 |
1000 |
27 |
15.89 |
0.22 |
63 |
10、30、60 |
0.62 |
100 |
下表是我公司发电机中性点接地电阻柜按电压等级分产品的参考尺寸:
产品型号 |
外形尺寸 |
||
长度L(mm) |
宽度W(mm) |
高度H(mm) |
|
ETK-FZJDR-10.5 |
1200~1900 |
1000~1800 |
1500~1800 |
ETK-FZJDR-13.8 |
1300~1900 |
1200~1800 |
1550~1900 |
ETK-FZJDR-15.75 |
1350~1900 |
1300~1800 |
1600~1900 |
ETK-FZJDR-18 |
1450~1900 |
1350~1800 |
1750~1900 |
ETK-FZJDR-20 |
1500~2000 |
1450~1900 |
1800~2000 |
ETK-FZJDR-24 |
1550~2050 |
1450~1950 |
1850~2000 |
ETK-FZJDR-27 |
1600~2100 |
1550~2000 |
1900~2100 |
