随着国民经济生活水平的不断提高，工业、农业、生活用电量的不断增加，农网、城网的改造，电缆出线增多，配电网发生了极大变化，其对地电容电流也不断增大，这就对配电网中的变压器和电缆线路的绝缘耐压水平提出了更高的要求。
现阶段，国内6～35kV的配电网变压器中性点一般采用不接地、经消弧线圈接地或经电阻接地三种接地方式。若采用不接地方式运行，当发生单相接地故障时，接地电流较大容易产生弧光过电压和相间短路，给供用电设备造成了极大的危害；若采用经消弧线圈接地时，由于配电网对地电容电流越来越大，要求消弧线圈容量也不断增加，在经济上不是很合理；若采用经电阻接地方式时，当发生单相接地故障后，由于电阻能吸收大量的弧光能量，从根本上限制了健全相过电压的倍数，大大减小了对配电网一、二次电气设备的危害，增加了配电网的安全可靠性。

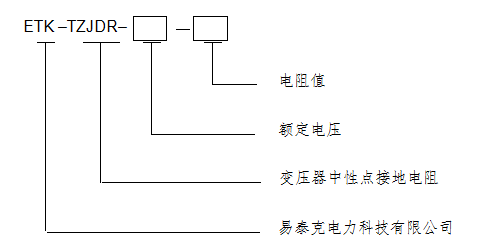

2、型号说明
3、技术参数
3.1、海拨高度：不超过4000m
3.2、环境温度：-40℃～+60℃
3.3、相对湿度：不大于95%（25℃）
3.4、安装场所：空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃,
3.5、电网频率：50 Hz
3.6、适用于：户内、户外
3.7、电阻安装点：正常状态下中性点位移不超过运行相电压的3%
4、产品特点
4.1、电阻柜柜体材质采用不锈钢或冷轧钢板，外形美观，耐腐蚀性强；
4.2、电阻采用优质镍铬合金，性能稳定。合金材料有镍铬、铁铬、不锈钢等材料，一般采用Cr20Ni80的镍铬合金，导电率高，通流能力强，耐温好，最高使用温度可达1500℃，且温度系数小，阻值稳定，可靠性高；
4.3、根据不同的使用条件，电阻柜分为户内型和户外型。户外型顶部设顶帽，防沙、防雨，底部设计吊装杆，以方便起吊安装。采用自然风冷方式，防护等级从IP23到IP54；进线方式可以上进下出、侧进下出、下进下出。上进下出或侧进下出时柜体相应位置装有穿墙套管；
4.4、当变压器绕组为△形联结而需要独立安装Z形绕组接地变压器时，中性点接地电阻器可与之配套使用。
4.5、可根据用户需求加装温湿度控制器，对柜内的温湿度进行控制；
4.6、可根据用户需求加装接地动作次数计数器；
5、常用规格型号、技术参数
6.3kV、10.5kV、36.75kV变压器中性点接地电阻参数
|
产品型号 |
系统额定 电压（kV） |
短时通流 电流（A） |
短时通流 时间（S） |
标称阻值 （Ω） |
互感器 变比 |
|
ETK-TZJDR-6.3/36.4 |
6.3 |
100 |
10 |
36.4 |
100/5 |
|
ETK-TZJDR-6.3/18.2 |
6.3 |
200 |
10 |
18.2 |
200/5 |
|
ETK-TZJDR-6.3/9.09 |
6.3 |
400 |
10 |
9.09 |
400/5 |
|
ETK-TZJDR-6.3/6.06 |
6.3 |
600 |
10 |
6.06 |
600/5 |
|
ETK-TZJDR-10.5/30.3 |
10.5 |
200 |
10 |
30.3 |
200/5 |
|
ETK-TZJDR-10.5/15.16 |
10.5 |
400 |
10 |
15.16 |
400/5 |
|
ETK-TZJDR-10.5/10.10 |
10.5 |
600 |
10 |
10.10 |
600/5 |
|
ETK-TZJDR-10.5/7.57 |
10.5 |
800 |
10 |
7.57 |
800/5 |
|
ETK-TZJDR-10.5/6.06 |
10.5 |
1000 |
10 |
6.06 |
1000/5 |
|
ETK-TZJDR-36.75/106.1 |
36.75 |
200 |
10 |
106.1 |
200/5 |
|
ETK-TZJDR-36.75/53.05 |
36.75 |
400 |
10 |
53.05 |
400/5 |
|
ETK-TZJDR-36.75/35.36 |
36.75 |
600 |
10 |
35.36 |
600/5 |
|
ETK-TZJDR-36.75/26.53 |
36.75 |
800 |
10 |
26.53 |
800/5 |
|
ETK-TZJDR-36.75/21.22 |
36.75 |
1000 |
10 |
21.22 |
1000/5 |
